詳細圖文介紹三相異步電機的運作原理
發布時間：2020-05-21 07:25:48
1．基本工作原理

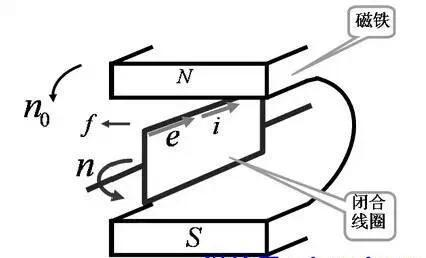

圖1三相電源異步電機基本工作原理
(1)操作實驗：在裝配有搖桿的蹄形磁鐵的兩極間置放1個閉合電導體，當運轉搖桿帶動蹄形磁鐵轉動時，將看到電導體也跟著旋；若轉變磁鐵的轉向，則電導體的轉向也伴隨著轉變。
(2)現象表述：當磁鐵轉動時，磁鐵與閉合的電導體發生相對運動，鼠籠式電導體切割磁感線而在其內部形成感應電動勢和感應電流。感應電流又使電導體受到1個電磁力的作用，于是電導體就沿磁鐵的轉動方向運轉起來，這就是異步電機的基本工作原理。轉子運轉的方向和磁極轉動的方向相同。
(3)結論：欲使異步電機轉動，必須有轉動的磁場和閉合的轉子繞組。
2．旋轉磁場
（1）形成

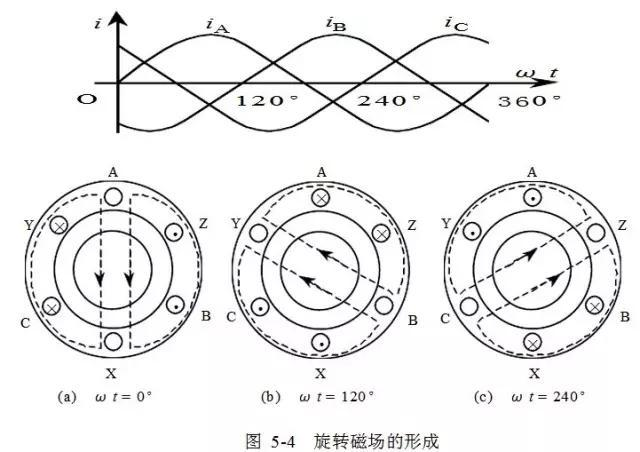

圖2表示非常簡單的三相電源電機定子繞組AX、BY、CZ，兩者在空間按互差一千二的規律對稱排列。并連接成星形與三相電源U、V、W聯接。則三相電源電機定子繞組便通過三相電源對稱工作電流：隨著工作電流在電機定子繞組中通過，在三相電源電機定子繞組中就會形成旋轉磁場(圖5-4)。

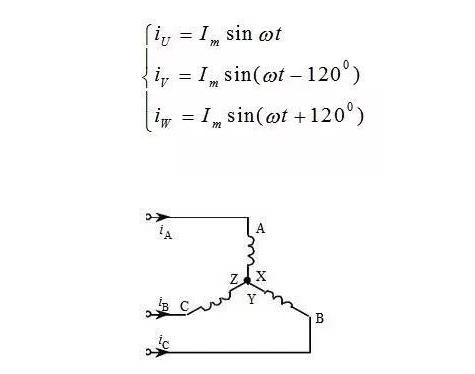

圖2三相電源異步電機電機定子接線

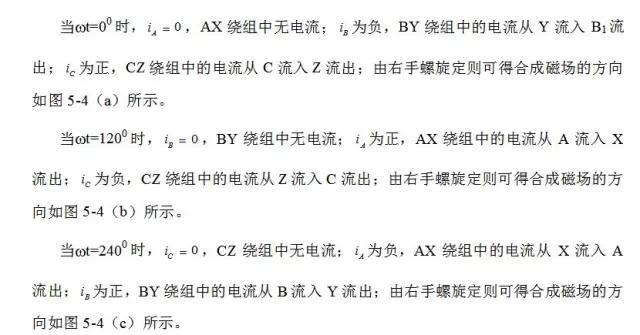

可見，當電機定子繞組中的工作電流轉變1個周期時，合成磁場也按工作電流的相序方向在空間
轉動一周。隨著電機定子繞組中的三相電流不停的作周期性轉變，形成的合成磁場也不停的旋，所以稱之為旋轉磁場
（2）轉動磁場的方向
轉動磁場的方向是由三相電源繞組中工作電流相序影響的，若想轉變轉動磁場的方向，只要轉變通入定子繞組的工作電流相序，即將三根電源線中的任意二根對調便可。這時，轉子的轉動方向也伴隨著轉變。
