單相直流無刷電機驅動方案及其工作原理
發布時間：2020-05-22 06:15:59
單相直流無刷電機驅動原理其實非常簡單，就是利用兩個磁場同極相斥，異極相吸。簡單吧！

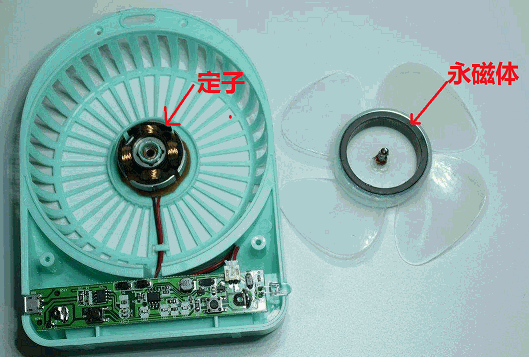

2.單相直流無刷電機原理是：同極相斥，異極相吸。這兩個磁極是通過電磁鐵(定子)和永磁鐵(轉子)來形成，所謂電磁鐵就是通電就會有磁場產生，在單相電機里面，也就是定子(不動的部分)，如下圖所示，是漆包線繞在硅鋼片上。而永磁鐵則貼在扇葉(轉子)上。
1.首先讓大家有個感官認識，單相直流無刷電機用在哪里？長什么樣？

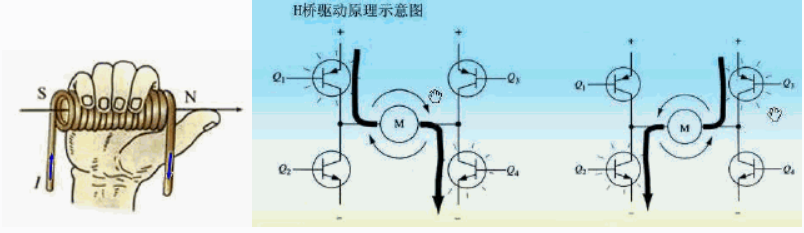

3.有了前面的感官認知，方便后續講解，希望大家不要嫌棄羅嗦，畢竟每個人的情況不一樣，我們要盡可能多的照顧更多的人，其實單相電機控制--就是利用H橋(4個MOSFET)來控制電磁鐵(定子)磁場。根據右手螺旋定則可知，不同的電流方向，會得到不同的磁場極。利用H橋來實現電流換相，最終得到不同的磁極，從而達到同極相斥，異極相吸的目的，如下圖所示：當Q1Q4導通時，電流從左向右流動；當Q2Q3導通時，電流從右向左流動。
