步進電機驅動器詳細資料說明
發布時間：2020-07-23 09:07:11
低壓兩相步進電機驅動器功能說明:
| 驅動器功能 | 操作說明 |
|
微步細分設置 |
由SW5-SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有15檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定，請驅動器面版圖說明。 |
| 輸出電流設定 | 由 SW1-SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。 |
| 自動半流功能 | 用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右(實際值的60%)，發熱量理論上減至36%。 |
| 信號接口 | PUL+和 PUL-為控制脈沖信號正端和負端;DIR+和DIR-為方向信號正端和負端;ENA+和 ENA-為使能信號的正端和負端。 |
| 電機接口 | A+和 A-接步進電機A相繞組的正負端;B+和B-接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。 |
| 電源接口 | 采用直流電源供電，工作電壓范圍建議為20-40VDC，電源功率大于100W。 |
|
指示燈 |
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮;紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。 |
|
安裝說明 |
驅動器的外形尺寸為：118×75.5×34mm，安裝孔距為112mmmm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |
工作電流設定：
| 輸出峰值電流 | 輸出參考電流 | SW1 | SW2 | SW3 |
| 1.00A | 0.71A | on | on | on |
| 1.46A | 1.04A | off | on | on |
| 1.91A | 1.36A | on | off | on |
| 2.37A | 1.69A | off | off | on |
| 2.84A | 2.03A | on | on | off |
| 3.31A | 2.36A | off | on | off |
| 3.76A | 2.69A | on | off | off |
| 4.20A | 3.00A | off | off | off |
微步細分設定：
| 步數/轉 | SW5 | SW6 | SW7 | SW8 |
| 200 | on | on | on | on |
| 400 | off | on | on | on |
| 800 | on | off | on | on |
| 1600 | off | off | on | on |
| 3200 | on | on | off | on |
| 6400 | off | on | off | on |
| 12800 | on | off | off | on |
| 25600 | off | off | off | on |
| 1000 | on | on | on | on |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | on | off |
| 10000 | off | on | off | off |
| 20000 | on | off | off | off |
| 25000 | off | off | off |
off |
步進電機驅動器尺寸圖：

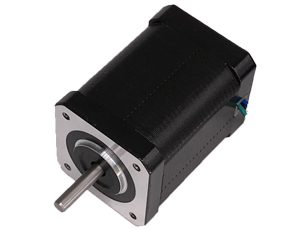

驅動器配套步進電機型號：
| 項目 | 技術參數 |
| 步距角 | 1.8° |
| 步距角精度 | ±5%（整步，空載） |
| 電阻精度 | ±10%（@20°） |
| 電感精度 | ±20%( 1KHz) |
| 溫升 | 80℃Max.(額定電流，2相通電) |
| 環境溫度 | -20°～ + 50℃ |
| 絕緣電阻 | 100MΩMin.500VDC |
| 耐壓 | 500VAC/Min |
| 徑向間隙 | 0.02mmMax.(450g負載) |
| 軸向間隙 | 0.08 mmMax.(450g負載) |
| 徑向最大負載 | 28N(距法蘭面20mm) |
| 軸向最大負載 | 10N |
型號參數：
| 型號 | 接線方式 |
步距角 (度) |
額定電流 (A) |
相電阻 (Ω) |
相電感 (mH) |
保持轉矩(N.M) | 轉子慣量(g.c㎡) |
機身長 (mm) |
軸徑 (mm) |
引線數 |
| 42HS02 | 1.8 | 1.68 | 1.65 | 3.20 | 0.36 | 57 | 39.50 | 5 | 4 | |
| 42HS03 | 串聯 | 1.8 | 0.70 | 9.20 | 16.00 | 0.44 | 68 | 47.00 | 5 | 4or8 |
| 并聯 | 1.40 | 2.30 | 4.00 | |||||||
| 42HS05 | 1.8 | 1.20 | 6.00 | 0.50 | 0.50 | 102 | 60.00 | 5 |
4 |
57mm混合式步進電機
57步進電機規格參數
| 項目 | 技術參數 |
| 步距角 | 1.8° |
| 步距角精度 | ±5%（整步，空載） |
| 電阻精度 | ±10%（@20°） |
| 電感精度 | ±20%( 1KHz) |
| 溫升 | 80℃Max.(額定電流，2相通電) |
| 環境溫度 | -20°～ + 50℃ |
| 絕緣電阻 | 100MΩMin.500VDC |
| 耐壓 | 500VAC/Min |
| 徑向間隙 | 0.02mmMax.(450g負載) |
| 軸向間隙 | 0.08 mmMax.(450g負載) |
| 徑向最大負載 | 75N(距法蘭面20mm) |
| 軸向最大負載 | 15N |
| 型號 | 接線方式 |
步距角 （度） |
額定電流(A) |
相電阻 (Ω) |
相電感 (mH) |
保持轉矩 (N.M) |
轉子慣量(g.c㎡) |
機身長 (mm) |
軸徑 (mm) |
引線數 |
| 57HS09 | 串聯 | 1.8 | 1.98 | 1.60 | 4.80 | 0.98 | 300 | 56 | 6.35 | 4or8 |
| 并聯 | 3.96 | 0.40 | 1.20 | |||||||
| 57HS18 | 串聯 | 1.8 | 2.82 | 1.40 | 6.40 | 1.89 | 480 | 76 | 6.35ro8 | 4or8 |
| 并聯 | 5.65 | 0.35 | 1.60 | |||||||
| 57HS22 | 串聯 | 1.8 | 2.82 | 1.40 | 6.00 | 2.50 | 520 | 84 | 8 | 4or8 |
| 并聯 | 5.65 | 0.35 | 1.50 | |||||||
| 57HS30 | 1.8 | 2.80 | 2.10 | 10.00 | 3.00 | 650 | 115 | 8 |
4 |
步進電機驅動器適用那些設備？
適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光加工、數控機床、自動裝配設備等。在用戶期望低成本、低噪聲、高速度的設備中應用效果特佳。切割機
隨著現代機械加工業地發展，對切割的質量、精度要求的不斷提高，對提高生產效率、降低生產成本、具有高智能化的自動切割功能的要求也在提升。數控切割機的發展必須要適應現代機械加工業發展的要求。切割機分為火焰切割機、等離子切割機、激光切割機、水切割等。激光切割機為效率最快，切割精度最高，切割厚度一般較小。等離子切割機切割速度也很快，切割面有一定的斜度?；鹧媲懈顧C(jī)針對于厚度較大的碳鋼材質。型號不同的可以搭配東么川生產的不同型號的驅動器以及步進電機一起使用，優點在于速度快，成本低，噪音小。
數控機床
數控機床是數字控制機床的簡稱，是一種裝有程序控制系統的自動化機床。該控制系統能夠邏輯地處理具有控制編碼或其他符號指令規定的程序，并將其譯碼，用代碼化的數字表示，通過信息載體輸入數控裝置。經運算處理由數控裝置發出各種控制信號，控制機床的動作，按圖紙要求的形狀和尺寸，自動地將零件加工出來。數控機床較好地解決了復雜、精密、小批量、多品種的零件加工問題，是一種柔性的、高效能的自動化機床，代表了現代機床控制技術的發展方向，是一種典型的機電一體化產品。數控機床的基本組成包括加工程序載體、數控裝置、伺服驅動裝置、機床主體和其他輔助裝置。下面分別對各組成部分的基本工作原理進行概要說明?？梢源钆浯丝铗?qū)動器以及電機一起使用。
