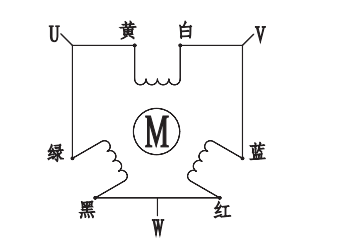

57三相步進電機-57三相步進電機接線圖、參數表
發布時間：2020-08-10 09:28:12
57三相步進電機參數表
| 項目 | 技術參數 |
| 步距角 | 1.2° |
| 步距角精度 | ±5%（整步，空載） |
| 電阻精度 | ±10%（@20°） |
| 電感精度 | ±20%（1KHz） |
| 溫升 | 80 ℃ Max.(額定電流，2相通電) |
| 環境溫度 | -20℃~﹢50℃ |
| 絕緣電阻 | 100MΩMin.500VDC |
| 耐壓 | 500VAC一分鐘 |
| 徑向間隙 | 0.02mmMax.（450g負載） |
| 軸向間隙 | 0.08mmMax.（450g負載） |
| 徑向最大負載 | 75N（距法蘭面20mm） |
| 軸向最大負載 | 15N |
57三相步進電機型號參數：
| 型號 |
步距角 (度) |
額定電壓 （V） |
額定電流 (A) |
相電阻 (Ω) |
相電感 (mH) |
保持轉矩 (N.M) |
轉子慣量 (g.c㎡) |
機身長 (mm) |
軸徑 (mm) |
引線數 |
| 573S05 | 1.2 | 6.76 | 5.2 | 13 | 1.4 | 0.45 | 110 | 42 | 6 | 6 |
| 573S09 | 1.2 | 4 | 5.6 | 0.77 | 1.8 | 0.9 | 300 | 56 | 6OR8 | 6 |
| 573S15 | 1.2 | 6 | 6.8 | 1.05 | 2.4 | 1.5 | 480 | 79 | 8 | 6 |
注：以上為常用電機型號，其它型號可根據客戶要求定制
57三相步進電機外形尺寸
