步進電機、伺服電機如何選型減速機實例
發布時間：2021-01-18 08:34:17

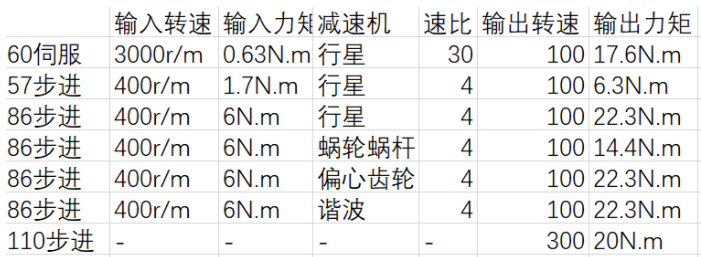

1.精度選擇:不同型號的減速機精度不同，同一型號不同系列精度不同，不同品牌不同型號精度不同。因減速器的速度比不同，其額定輸出力矩也不同，因此減速器的額定輸出力矩比精度更為復雜。所以在選擇減速器的時候，首先要有一個大概的概念，取一個參考值，選擇合適的范圍后再做詳細的參數比較。以下表格是選擇各種減速器的假設參數。
2.下一步是選擇減速器的額定輸出扭矩。請注意，減速器的額定輸出扭矩是指減速器能夠承受的扭矩，而不是無論輸入扭矩如何，減速器都能夠輸出的“額定扭矩”。
3.減速器自身的機械結構，如行星減速機同軸，偏心減速機積小重量輕，蝸桿減速機蝸桿輸出軸向變換，自鎖，擺線減速機平型結構等。
除了蝸桿效率很低外，減速器的輸出效率與其它減速器幾乎沒有什么不同，主要受質量的影響。
偏心齒輪減速機額定輸出力矩小，壽命短，價格便宜。
相干性，所有產品都有相干性的問題，尤其是在選擇減速器的時候，因?yàn)橄喔尚苑浅Ｖ匾?，尤其是對于?jīng)濟型減速器。但如果需要高精度，齒隙一定要小，低成本的減速器很難保證材料的連續性。所以遇到低成本高精度的減速器，要考慮它的連貫性，主要是卡不卡，輸出效率波動有多大。
4.根據最終所需的速度和扭矩選擇合適的速比。
比如你需要一個20N100rpm的電機，輸入速度乘以速比就得到輸出速度，輸入扭矩乘以速比就得到效率和輸出扭矩。列出一套方案很容易做出選擇。
最后，我想給大家解釋一下，伺服電機和步進電機選擇減速機的想法只是針對普通用戶介紹的，表格中的數據只選擇了工業減速機的慣性數據，所以不太關鍵。如果文中介紹的行星減速器也是1弧，偏心齒輪減速器也是1度，那么選擇就變得復雜了。
