DM3422A三相步進驅動產品型號32位DSP處理器

型號：三相高壓DM3422A 名稱：DM3422A三相步進驅動產品型號32位DSP處理器 簡介：

DM3422 采用最新 32 位DSP 處理器為運算核心，定位于高技術水準通用全隔離型的三相高壓大功率步進電機驅動器。它以比交流伺服更為先進的軟件算法結合強勁的三相功率推動單元.卓越的性能表現在，高速大力矩輸出，低噪聲，低振動，低發熱,由于采用內置動態微細分技術，即使在低細分的條件下，也能夠達到高細分的效果,低中高速運行都很平穩，噪音超小。驅動器具有電機參數學習及控制參數自動整定，及運行過程微調自適應參數的變化功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。

規格參數
產品特點

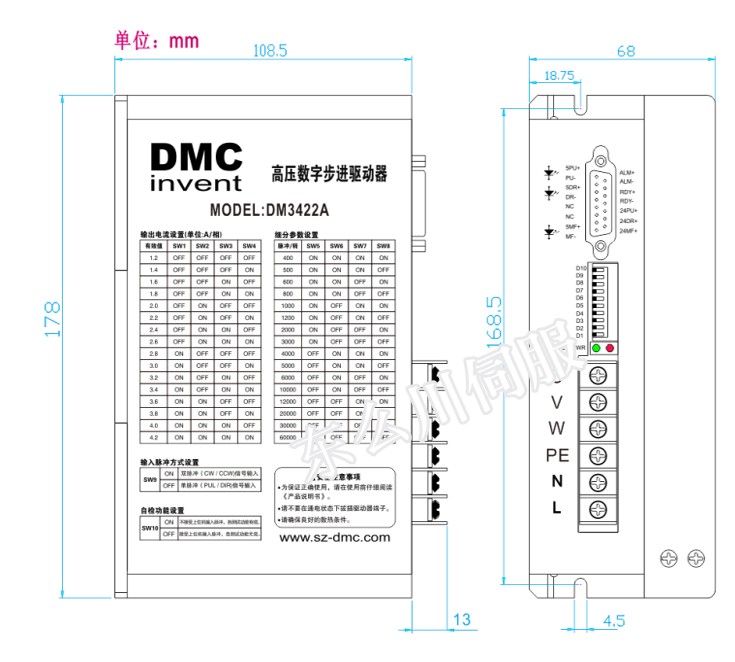

產品尺寸圖
匹配產品
應用領域
資料下載

控制信號接口：

端子	符號	名稱	說明
1	PU+	脈沖輸入正	4-28V信號電壓自適應
2	PU-	脈沖輸入負	4-28V信號電壓自適應
3	DR+	方向輸入正	4-28V信號電壓自適應
4	DR-	方向輸入負	4-28V信號電壓自適應
7	MF+	使能輸入正	4-28V信號電壓自適應
8	MF-	使能輸入負	4-28V信號電壓自適應
9	ALM+	報警輸出正	光耦集電極輸出
10	ALM-	報警輸出負	光耦集電極輸出

電流設定：

有效值	SW1	SW2	SW3	SW4
1.2	off	off	off	off
1.4	off	off	off	on
1.6	off	off	on	off
1.8	off	off	on	on
2.0	off	on	off	off
2.2	off	on	off	on
2.4	off	on	on	off
2.6	off	on	on	on
2.8	on	off	off	off
3.0	on	off	off	on
3.2	on	off	on	off
3.4	on	off	on	on
3.6	on	on	off	off
3.8	on	on	off	on
4.0	on	on	on	off
4.2	on	on	on	on

細分設定：

脈沖/轉	SW5	SW6	SW7	SW8
400	on	on	on	on
500	on	on	on	off
600	on	on	off	on
800	on	on	off	off
1000	on	off	on	on
1200	on	off	on	off
2000	on	off	off	on
3000	on	off	off	off
4000	off	on	on	on
5000	off	on	on	off
6000	off	on	off	on
10000	off	on	off	off
12000	off	off	on	on
20000	off	off	on	off
30000	off	off	off	on
60000	off	off	off	off

●全隔離，更安全，更可靠，避免超大規模集成電路DSP 處理器工作在存在隨機干擾的熱地。

●抗干擾能力強，對外干擾小，可以與大功率變頻器群組，大功率伺服群組一起工作。

●內置超高動態細分，超低振動噪聲，對于一些簡單應用可取代伺服。

●參數理論計算及學習校正與快速自整定技術

●智能電流控制,提高動態Q 值，使電機發熱大為降低

●改進型PWM 控制算法及整機低功耗技術使電機及驅動器發熱量更小。

●靜止時電流自動減半,半流延時軟件可設. 全流切換到半流無明顯的噪音與振動。

●多種輸入方式，支持脈沖方向，雙脈沖，編碼器跟隨

●光隔離差分信號輸入,輸入信號電壓5V—24V 兼容，高速光電隔離,最高響應頻率 200Kpps

●驅動器溫度檢測功能，散熱器風扇根據溫度情況實行智能開啟與關閉，延長風扇壽命及避免增加散熱上的積塵。

●適合驅動86,110,130 電感量大于10mH 步進電機。

●智能診錯功能，方便診斷各種錯誤

●5-24V 輸入信號自適應,無須外接電阻

●具有過壓、欠壓、短路等保護功能
