步進電機接線驅動器注意事項/供電要求/故障排除
發布時間：2020-10-23 09:17:03
一、系統接線圖

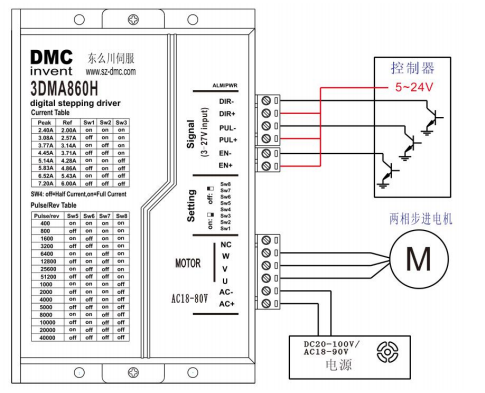

由3DMA860H 構成的典型系統接線示意圖如下
1 步進電機接線注意事項
（1）切勿將交流220V 市電直接接入驅動器電源輸入端。
（2）切勿將電源接反，驅動器最高承受10A 反接電流，超過該值將損壞驅動器。
（3）切勿將電源接入電機輸出端，否則將損傷驅動器內部功率器件。
（4）確保電機相序后再接入驅動器電機輸出端，錯亂的相序可能會引發報警，也可能損壞電機與驅動器。
2 供電電源要求
（1）電源電壓應在 DC20-90V 之間，如果變壓器整流供電應考慮+/-20%電網電壓波動。
（2）為穩定可靠工作，電源電流應大于驅動器的最大輸出電流。
（3）選用開關穩壓電源供電應注意電源過壓保護方式.電機在帶載快速減速情況下會將能量回饋到電源造成電壓升高，有些電源過壓后直接關機，造成斷開，因此不能選擇過壓保護關機這類型電源。
3 電機接線
（1）步進電機三線電機連接方式只有一種,如下圖
三線電機接法

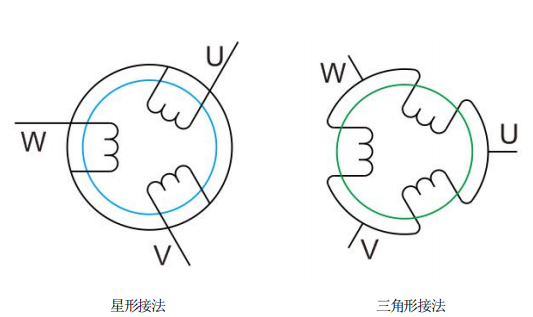

（2）六線電機有兩種接線方式分別是三角形接法與星型接法
一般情況下，三角形連接方式電機運行速度比較高，但驅動設定電流也應相應增加。注意：在星形方式下，驅動器電流設定值為電機額定電流的50%,設定電流值過高會增加電機發熱量，溫升提高，會影響電機壽命，或是損壞。

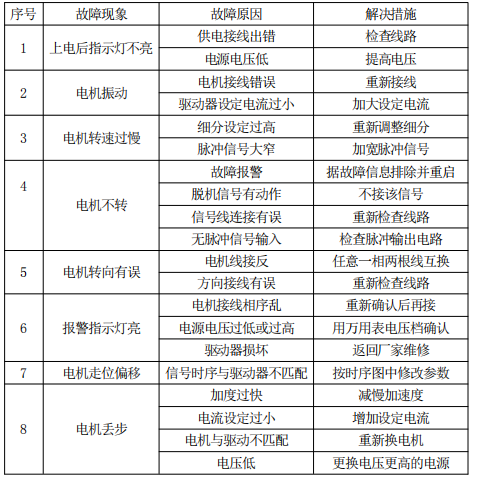

常見故障及排除方法
對于某一給定接法的電機來說，電機的工作電流越大，輸出轉矩越大，電機發熱也較嚴重；驅動器的供電電壓越大，電機高速扭矩也越大；電機高速運行時的扭矩比中低速運行時的扭矩要小。
